Diâmetro máximo | 500 mm/800 mm |
Largura de usinagem | 250 mm/350 mm |
Modulo máximo | 8/ 10 |
Diâmetro máximo e comprimento da placa | 160/160mm |
Diâmetro da mesa de trabalho | 500 mm/ 800 mm |
Velocidade do fuso principal Faixa (r/min) | 40-250 RPM |
Movimento axial máximo da placa | 55mm |
Comando CNC | KND Chines |
Potência do motor principal | 5,5 kw/7,5 kw |
Furo cônico do fuso principal Morse | No.5 |
A distância do centro da placa à mesa de trabalho | 200-535mm |
A distância do centro da placa ao centro da mesa de trabalho | 20-330mm |
A distância da face final do suporte até a mesa de trabalho superfície | 380-700 mm |
Orifício da mesa de trabalho Max.swing sobre deslizamento cruzado | 60 mm |
Diâmetro do eixo do cortador padrão | 22,27 e 32 mm |
Diâmetro do mandril da peça de trabalho eixo central da mesa | 30 mm |
Contra Ponto Hidráulico |
|
Dimensões da máquina | 2450″1272*1790mm |
Peso bruto peso líquido | 5,500 kg |

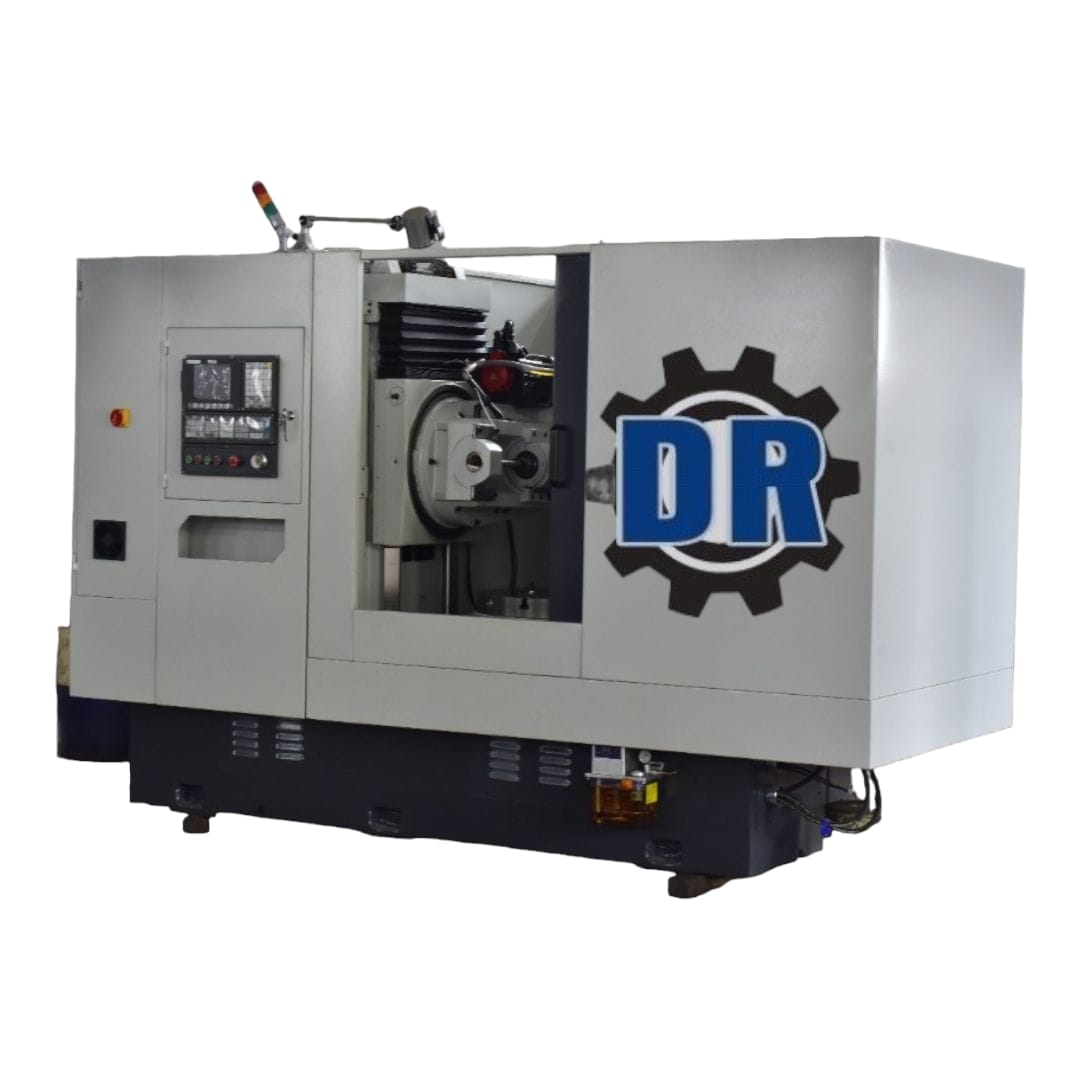

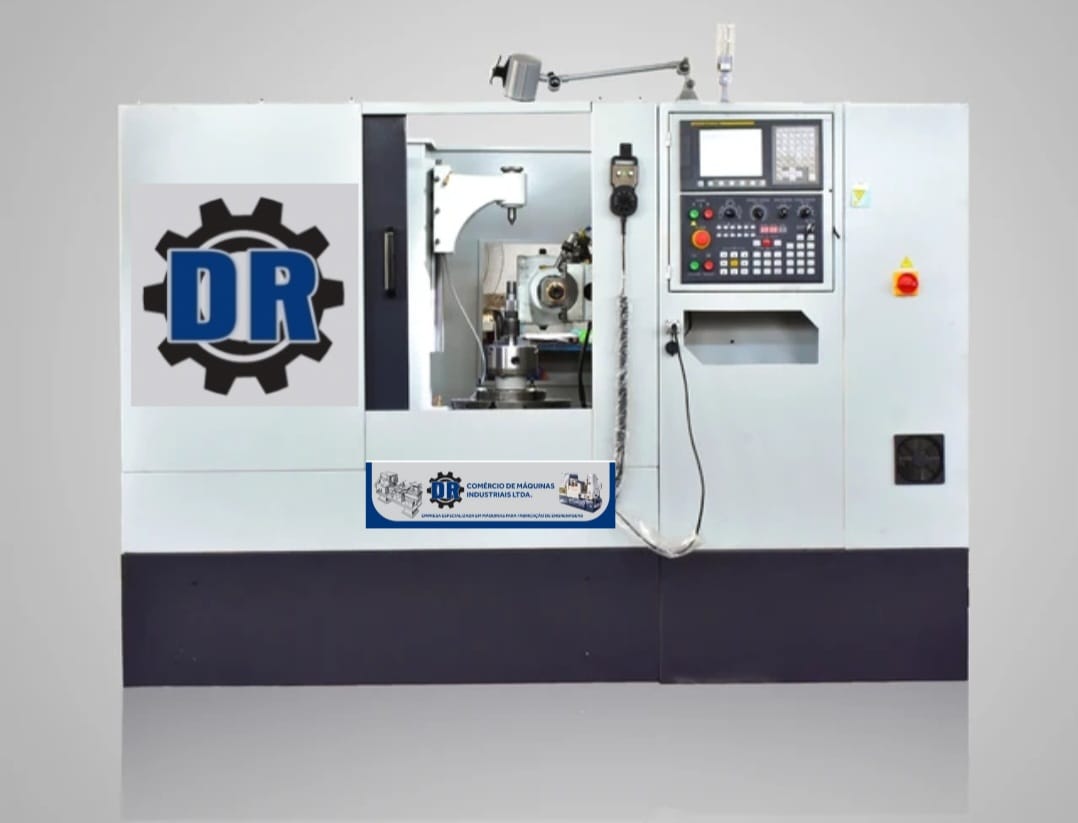

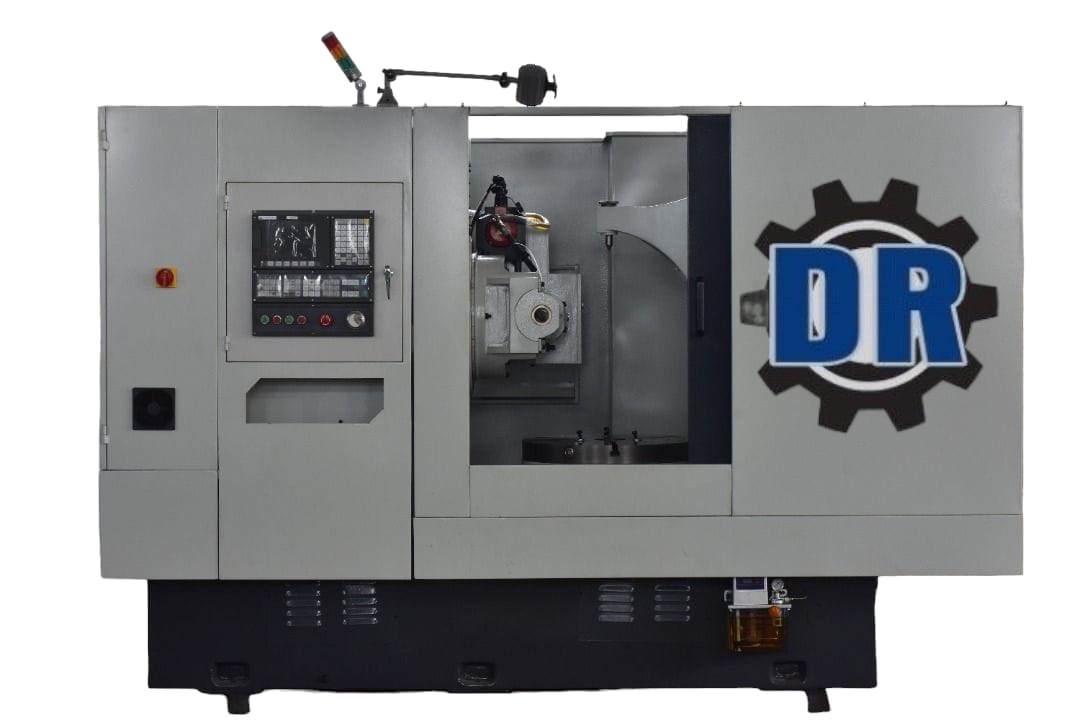

Y3150K Esta máquina-ferramenta é uma fresadora de engrenagens CNC de seis eixos, com eixo de alimentação radial (eixo X), eixo de alimentação tangencial (eixo Y), eixo de alimentação axial (eixo Z), eixo rotativo do poste da ferramenta (eixo A), fuso da fresa eixo de rotação (eixo B), eixo de rotação da mesa (eixo C).
A fresadora de engrenagens CNC possui dispositivo de segurança confiável e dispositivo de lubrificação automática. É uma máquina-ferramenta amplamente utilizada em máquinas-ferramentas para processamento de engrenagens. É adequado para produção e processamento em lotes, pequenos lotes e peças únicas de engrenagens cilíndricas e engrenagens helicoidais. E use a placa de roda dentada para rolar e cortar a roda dentada.
Ao usinar engrenagens cilíndricas, fresamento ascendente e descendente e fresamento podem ser usados, e toda a largura do dente pode ser processada por avanço axial (avanço vertical).
A fresagem da engrenagem helicoidal comum pela fresadora CNC é processada pelo método de alimentação radial. O método de ajuste e processamento da máquina-ferramenta ao processar eixos estriados e rodas dentadas pela fresadora de engrenagens CNC é o mesmo que ao processar engrenagens de dentes retos cilíndricos transmissão e melhora a precisão da transmissão.
A mesa de trabalho adota acionamento sem-fim de turbina de chumbo duplo de alta precisão e é projetada com um mecanismo de amortecimento.
Há também um cilindro de descarga de óleo sob a mesa de trabalho para reduzir a carga do motor do eixo C e prolongar a vida útil do trilho-guia circular da mesa de trabalho. O trilho-guia principal é processado por têmpera de trilho rígido e colagem de plástico, o que garante a durabilidade da máquina-ferramenta.
O movimento do eixo Z adota uma nova estrutura de cilindro de óleo balanceado e contrapeso de corrente, o que torna a placa mais bem equilibrada ao cortar para cima e para baixo, de modo que o corte é mais estável e a vida útil do fuso de esfera pode ser efetivamente estendida. personalizado com modelos de quatro, cinco e seis eixos de acordo com as necessidades do usuário.
